カポリパイプW^®

ダブルロックジョイントへの挿入深さ目印付きの架橋ポリエチレン管。各種被覆付きなど、豊富にラインナップしています。

安心・安全のカポリパイプW

カポリパイプW はダブルロックジョイントへの挿入深さ目印付きの架橋ポリエチレン管です。従来の金属管と比べて、赤サビ等の心配がなく衛生的で、長寿命。軽量で簡単に曲げられるため、施工がラクラクです。揺れや薬品に強いため、様々な配管シーンに対応します。

衛生的で安全・清潔で安心

架橋ポリエチレン管は金属管のようにサビや腐食の発生がありません。パイプの内側は非常に平滑で摩擦抵抗が小さく、スケールが付着しにくくなっています。また、化学的に安定しているため、水質に影響を及ぼさない安全なパイプです。

軽くて柔軟・施工が簡単

軽量・柔軟な上、長尺パイプのため取扱いやすく、ねじ切り加工なども不要なので、施工が極めて簡単です。

優れた耐久性

水道水に含まれている塩素にも優れた耐食性があり、酸・アルカリなどの薬品にも強く、耐久性に優れているため長期に渡って安心してご使用いただけます。

優れたパイプ強度

長期にわたってパイプ内に圧力をかけたまま放置した場合に起こる塑性変形量(クリープ現象) が小さく、破損しにくいパイプです。

高い信頼性

耐震性・耐寒性・耐熱性に優れ、長期間水漏れ等の心配がありません。特に架橋ポリエチレン管は金属管に比べ耐震性に優れます。

優れた電気絶縁性

架橋ポリエチレン管は、電気絶縁性に優れているため、金属管のような電食の心配がありません。

便利な挿入深さ目印付き

カポリパイプW はパイプに、ダブルロックジョイントへの挿入深さを示す目印が印字されています。ダブルロックジョイントを使用する場合に挿入目印のシール貼付けやマーキングが省略できます。また、樹脂管の長さ表示もあらかじめ印字されており、切断の目安になります。

豊富なラインナップ

被覆カポリパイプW

カポリパイプWの被覆付です。リフォーム配管等に便利な直管、屋外配管に便利な耐候性仕様があります。

カポリパイプWエラストマー

カポリパイプWのエラストマー被覆付です。擦りキズなどを防ぎ、管キズによる漏水リスクを低減させます。

サヤカポリW

サヤ管、カポリパイプW、消音テープのセット済み品です。ウォーターハンマーによるサヤ管内のばたつきや音を低減させます。

ヒーターガイド付被覆イージーカポリパイプW

ヒーターの挿通性に優れたガイド付１０㎜被覆イージーカポリパイプWです。寒冷地での凍結防止に便利です。屋外配管に便利な耐候性仕様もあります。

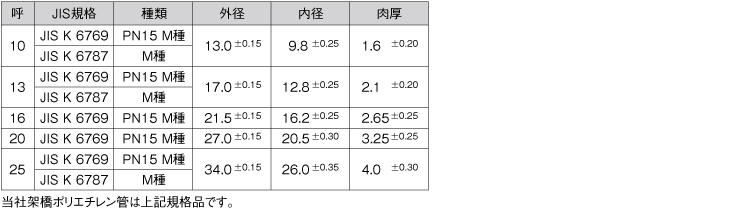

架橋ポリエチレン管 JIS規格

呼	JIS規格	種類	外径	内径	肉厚
10	JIS K 6769	PN15 M種	13.0 ^±0.15	9.8 ^±0.25	1.60 ^±0.20
10	JIS K 6787	M種	13.0 ^±0.15	9.8 ^±0.25	1.60 ^±0.20
13	JIS K 6769	PN15 M種	17.0 ^±0.15	12.8 ^±0.25	2.10 ^±0.20
13	JIS K 6787	M種	17.0 ^±0.15	12.8 ^±0.25	2.10 ^±0.20
16	JIS K 6769	PN15 M種	21.5 ^±0.15	16.2 ^±0.25	2.65 ^±0.25
20	JIS K 6769	PN15 M種	27.0 ^±0.15	20.5 ^±0.30	3.25 ^±0.25
25	JIS K 6769	PN15 M種	34.0 ^±0.15	26.0 ^±0.35	4.00 ^±0.30
25	JIS K 6787	M種	34.0 ^±0.15	26.0 ^±0.35	4.00 ^±0.30

当社架橋ポリエチレン管は上記規格品です。

使用温度別最高使用圧力（JIS K 6769-2013より抜粋）

使用温度℃	0～20	21～40	41～60	61～70	71～80	81～90	91～95
最高使用圧力 (MPa)	1.50	1.25	0.95	0.85	0.75	0.70	0.65

最小曲げ半径

呼	10	13	16	20
最小曲げ半径(mm)	150	150	200	300

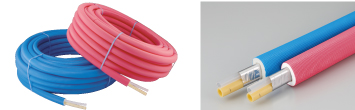

コルゲートイージーカポリ^®

コルゲート管はキズに強く、伸縮が簡単なため、施工性に優れています。樹脂管は低巻きぐせタイプを採用！床下等の狭い空間でも取回しがラクラクです。

伸縮が簡単できれいな仕上がり！

コルゲート管は柔らかく、簡単に伸縮できます。サヤ管のように切除しなくても、コルゲート管を縮めれば、樹脂管を継手に接続できます。接続後は復元力で継手にフィットして樹脂管の露出を防ぎ、きれいに仕上がります。接続後の点検も容易です。

キズに強く、破れにくいから安心！

コルゲート管はキズに強いため、スリーブへの通管などでも破れにくく、安心してご使用いただけます。被覆材のように、破れをテープで補修する手間も省けます。すべり性もあるので、スムーズに通管できます。

取り回しが楽々で作業がスムーズ！

架橋ポリエチレン管の巻きぐせが少ないので、一人でも楽に作業できます。床下などの狭い空間や貫通部でも取り回しが楽々なので、リフォーム配管にも最適です。

イージーカポリパイプW

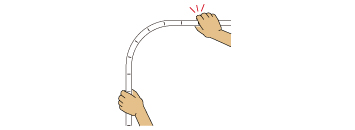

カポリパイプW よりも巻きぐせが少なく、施工性が向上した架橋ポリエチレン管です。巻きぐせの矯正がスムーズで、配管時の取り回しがラクラクなので、狭所や貫通部の配管に便利です。

狭所への送り出しがラク（スリーブ通管時）

高所への送り出しがラク（立上げ配管時）

カポリツインW^®

給湯器から循環口までの配管に使用する、追焚き用の架橋ポリエチレンのペア管です。

給湯器から循環口までの配管に便利！

集合住宅イメージ

戸建住宅イメージ

安心・安全のカポリツインW

カポリツインWは追焚き用の架橋ポリエチレンのペア管です。
従来の金属管と比べて、赤サビ等の心配がなく衛生的で、長寿命。軽量で簡単に曲げられるため、施工がラクラクです。耐震性があり薬品にも強いため、様々な配管シーンに対応します。

ラインナップ

カポリツインW ダ円サヤ管入

カポリツインＷのダ円サヤ管セット済み品です。

カポリツインW サヤ管入

カポリツインＷのサヤ管（呼び３０）セット済み品です。

カポリツインW 被覆付

カポリツインＷの被覆付です。

カポリツインW 耐候性被覆付

カポリツインＷの耐候性被覆付です。被覆材表面に耐候性を付与していますので、そのまま屋外配管に使用できます。

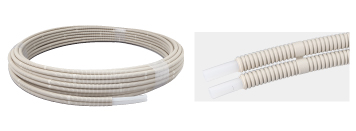

カポリツインW セパレート被覆付

カポリツインＷのセパレート被覆付です。
（被覆付管２本のペア管です）

仕様

使用圧力	0.25MPa以下
使用温度	80℃以下

ポリブテン管

ダブルロックジョイントへの挿入深さ目印付きのポリブテン管です。

安心・安全のポリブテン管

ダブルロックジョイントへの挿入深さ目印付きのポリブテン管です。従来の金属管と比べて、赤サビ等の心配がなく衛生的で、長寿命。軽量で簡単に曲げられるため、施工がラクラクです。優れた耐久性で、様々な配管シーンに対応します。

衛生的で安全・清潔で安心

水質に悪影響を及ぼさず、サビによる赤水の発生やスケールの付着等がしにくい安全なパイプです。

軽くて柔軟・施工が簡単

軽量・柔軟な上、長尺パイプのため取扱いやすく、ねじ切り加工なども不要なので、施工が極めて簡単です。

優れた耐久性

水道水に含まれている塩素にも優れた耐食性があり、酸・アルカリなどの薬品にも強く、耐久性に優れていますので長期に渡って安心してご使用いただけます。

優れたパイプ強度

超高分子量で耐熱クリープ特性に優れているので、高温状態で長時間使用しても強度の低下がほとんどありません。

優れた保温・保冷性

熱伝導率が小さく、管内流体の保温・保冷性に優れています。また、被覆材には保温効果があり、凍結や結露の発生が抑えられます。

優れた電気絶縁性

ポリブテン管は電気絶縁性に優れているため、金属管のような電食の心配がありません。また、パイプを伝って漏電を起こすこともありません。

便利な挿入深さ目印付き

ポリブテン管はパイプに、ダブルロックジョイントへの挿入深さを示す目印が印字されています。ダブルロックジョイントを使用する場合に挿入目印のシール貼付けやマーキングが省略できます。また、樹脂管の長さ表示もあらかじめ印字されており、切断の目安になります。

ラインナップ

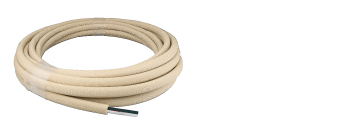

被覆ポリブテン管

ポリブテン管の被覆付です。巻管の他、リフォーム配管等に便利な直管があります。

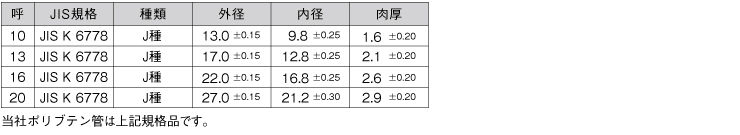

ポリブテン管 JIS規格

呼	JIS規格	種類	外径	内径	肉厚
10	JIS K 6778	J種	13.0 ^±0.15	9.8 ^±0.25	1.60 ^±0.20
13	JIS K 6778	J種	17.0 ^±0.15	12.8 ^±0.25	2.10 ^±0.20
16	JIS K 6778	J種	22.0 ^±0.15	16.8 ^±0.25	2.60 ^±0.20
20	JIS K 6778	J種	27.0 ^±0.15	21.2 ^±0.30	2.90 ^±0.20
