ボールバルブ・バルブ

黄銅製・青銅製ボールバルブ

サイズ・材質・用途別に豊富な品揃えで対応します。

黄銅製・青銅製ボールバルブ

黄銅製ボールバルブ

フルボア・スタンダードボア・レデューストボア、サイズは1/4B~4Bまで幅広く取り揃えています。

FF型(フルボール®
Rcねじ×Rcねじ

配管の呼び径と同じフルボア設計されていますので、大流量配管に最適です。

フルボア
FF型

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
2.8MPa
-15℃~100℃
0.5MPa
~150℃

FF2型(フルボアコンパクト)
Rcねじ×Rcねじ

FF型と比較して面間寸法が短くコンパクトなので、省スペース配管が可能です。耐圧性能も向上しています。

フルボア
FF2型

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
4.2MPa
-15℃~70℃
0.5MPa
~150℃

FF3型(フルボール®
Rねじ×Rcねじ

ニップルのねじ込みを削減できるため面間寸法が短くなり、施工負荷を低減します。

フルボア
FF3型

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
4.2MPa
-15℃~70℃
0.5MPa
~150℃

FF型(フルボール®)消火設備用ボール弁
Rcねじ×Rcねじ

消防防災用設備機器認定品です。


フルボア
FF型消防設備用

仕様

最高使用圧力 2.0MPa
適用消火設備 屋内消火栓設備
屋外消火栓設備
スプリンクラー設備
水噴霧消火設備
泡消火設備
連結散水設備
連結送水管
特殊試験 気密試験:合格
耐薬品性試験:適合
認定番号 VA-046号
VA-046-1号(65A、80A)

F型(レギュラーボール)
Rcねじ×Rcねじ

ボール内径が配管径より1サイズ小さい設計です。


スタンダードボア
F型

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
2.8MPa
-15℃~100℃
0.5MPa
~150℃

F2型(コンパクトボール)
Rcねじ×Rcねじ

流量はレギュラーボールとほぼ同一の上、コンパクト設計されていますので、省スペース配管が可能です。

スタンダードボア
F2型

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
2.8MPa
-15℃~100℃
0.5MPa
~150℃

FS型(レデューストボア)
Rcねじ×Rcねじ

ボール内径が配管径より2サイズ小さい設計です。

レデューストボア
FS型

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
4.2MPa
-15℃~70℃
0.5MPa
~150℃

T型(三方)ボールバルブ
Rcねじ×Rcねじ×Rcねじ

流水方向の切り替えができます。

スタンダードボア~レデューストボア
T型

仕様

最高許容圧力 1.0MPa
使用温度範囲 -15℃~120℃
使用流体 冷温水
不凍液・油・エアー
ガス(可燃性・毒性以外)

青銅製ボールバルブ

国土交通省公共建築工事標準仕様書に適合するボールバルブです。

B型ボールバルブ
Rcねじ×Rcねじ

ボール内径が配管径より1サイズ小さい設計です。


スタンダードボア
B型

仕様

使用流体 使用温度範囲 最高許容圧力
静流水・油 5℃~35℃ 2.8MPa
~85℃ 1.4MPa
~120℃ 0.7MPa
脈動水・油・エアー ~85℃ 1.0MPa

BS型ボールバルブ
Rねじ×Gねじ 他

エコキュートの配管にも使用できます。接続仕様は6種類あります。

スタンダードボア~レデューストボア
BS型

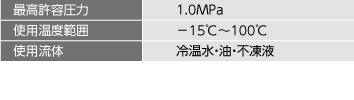

仕様

最高許容圧力 1.0MPa
使用温度範囲 -15℃~100℃
使用流体 冷温水・油・不凍液

RoHS指令対応ボールバルブ

環境負荷低減に配慮したボールバルブです。

RoHS指令対応ボールバルブ

RoHS指令とは

RoHS指令は欧州連合(EU)における電気電子機器に含まれる特定有害物質の使用制限に関する指令です。RoHS指令対応ボールバルブは、規制対象物質の含有量を管理された材料を使用しています。

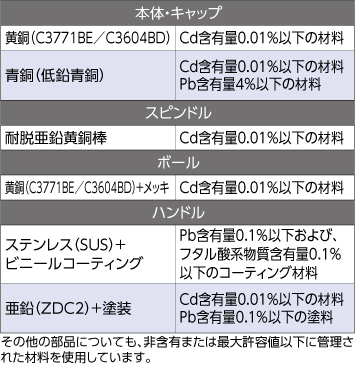

使用材料

本体・キャップ
黄銅(C3771BE/C3604BD) Cd含有量0.01%以下の材料を使用
青銅(低鉛青銅) Cd含有量0.01%以下の材料を使用
Pb含有量4%以下の材料を使用
スピンドル
耐脱亜鉛黄銅棒(C3531BD) Cd含有量0.01%以下の材料を使用
ボール
黄銅(C3771BE/C3604BD)
+メッキ
Cd含有量0.01%以下の材料を使用
ハンドル
ステンレス(SUS)
+ビニールコーティング
Pb含有量0.1%以下および
フタル酸系物質含有量0.1%以下のコーティング材料を使用
亜鉛(ZDC)+塗装 Cd含有量0.01%以下の材料を使用
Pb含有量0.1%以下の塗料を使用

その他の部品についても、非含有または最大許容値以下に管理された材料を使用しています。

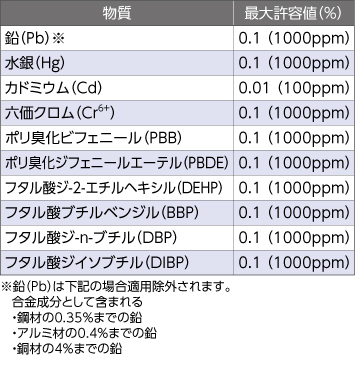

RoHS指令規制対象物質および最大許容値

物質 最大許容値(%)
鉛(Pb)※ 0.1(1000ppm)
水銀(Hg) 0.1(1000ppm)
カドミウム(Cd) 0.01(100ppm)
六価クロム(Cr6+) 0.1(1000ppm)
ポリ臭化ビフェニール(PBB) 0.1(1000ppm)
ポリ臭化ジフェニールエーテル(PBDE) 0.1(1000ppm)
フタル酸ジ-2-エチルヘキシル(DEHP) 0.1(1000ppm)
フタル酸ブチルベンジル(BBP) 0.1(1000ppm)
フタル酸ジ-n-ブチル(DBP) 0.1(1000ppm)
フタル酸ジイソブチル(DIBP) 0.1(1000ppm)

※鉛(Pb)は下記の場合適用除外されます。
合金成分として含まれる

  • 鋼材の0.35%までの鉛
  • アルミ材の0.4%までの鉛
  • 銅材の4%までの鉛

ラインナップ

FF型(フルボール®)RoHS指令対応
Rcねじ×Rcねじ

配管の呼び径と同じフルボア設計されていますので、大流量配管に最適です。

フルボア
FF型RoHS指令対応

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
2.8MPa
-15℃~100℃
0.5MPa
~150℃

FS型(レデューストボア)RoHS指令対応
Rcねじ×Rcねじ

ボール内径が配管径より2サイズ小さい設計です。


レデューストボア
FS型RoHS指令対応

仕様

許容圧力
温度
冷温水・不凍液
油・エアー
ガス(可燃性・
毒性以外)
4.2MPa
-15℃~70℃
0.5MPa
~150℃

M1型 フリーボール® RoHS指令対応
Rcねじ×Rcねじ

コンパクトボディで省スペース配管に便利なボールバルブです。

フルボア~スタンダードボア
M1型RoHS指令対応

仕様

最高許容圧力 1.0MPa
使用温度範囲 -20℃~80℃
使用流体 冷温水・油・エアー

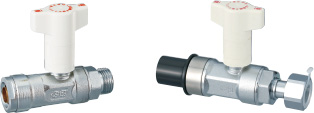

逆止弁付ボールバルブ

給湯器の接続に便利です。豊富な品揃えで様々な管種・取付方法に対応します。

逆止弁付ボールバルブ

特長

逆止弁付ボールバルブ 特長

省スペース
逆止弁内蔵の一体型のため、配管スペースが逆止弁とバルブを別に取付けるのに比べて、コンパクトに納まります。

専用逆止弁内蔵
呼び径3/4(20)は、3/4専用逆止弁内蔵で、呼び径1/2(13)と同じ逆止弁を使用するのと比べて流量が40%UPしています。(当社比)

長さ調整式ワンタッチハンドル

長さ調整式ワンタッチハンドル
長さ調整式ハンドルなので、1台でショートハンドル、ロングハンドルに対応できます。ワンタッチ着脱式で、外せば施工の邪魔になりません。

バルブソケットや変換アダプター不要で給湯器配管が可能

樹脂管直結タイプ
ダブルロックジョイント内蔵で架橋ポリエチレン管・ポリブテン管をワンタッチで接続できます。

樹脂管直結タイプ
HIVP直結タイプ
HIVP(耐衝撃性硬質ポリ塩化ビニル管)が直接差込めます。

HIVP直結タイプ

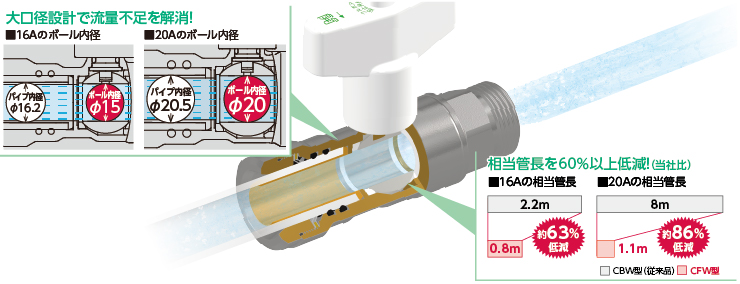

フルボアタイプ
大口径ボールと大型逆止弁で大流量を実現します。

フルボアタイプ

ラインナップ

豊富なラインナップで、様々な管種・取付方法に対応します。

逆止弁付BVラインナップ

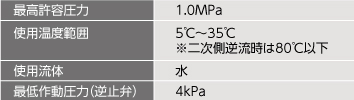

仕様

最高許容圧力 1.0MPa
使用温度範囲 5℃~35℃ ※二次側逆流時は80℃以下
使用流体
最低作動圧力(逆止弁) 4kPa

注意

  • 流水方向を確認して使用して下さい。
  • 取付姿勢は任意です。
  • 逆止弁は凍結により、破損する場合があります。必要に応じて、凍結防止対策を行って下さい。
  • HIVP変換継手は、環境温度50℃以上になると製品が変形し、漏れの原因となります。夏季に車内保管する際は、特に注意が必要です。

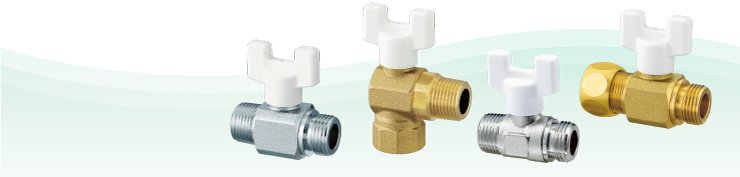

AE型・AL型・AU型・AJ型ボールバルブ

AE型・AL型・AU型・AJ型ボールバルブ

特長

AE型・AL型・AU型・AJ型 特長

エコキュートの配管にも使用可能
※日本水道協会認証登録品のみ

ワンタッチ着脱式ハンドル
ハンドルはワンタッチ着脱式なので施工の邪魔になりません。

仕様(AE型・AL型・AU型)

最高許容圧力 1.0MPa
使用温度範囲 -15℃~100℃
使用流体 冷温水・油・不凍液・
エアー

仕様(AJ型)

最高許容圧力 1.0MPa
使用温度範囲 -15℃~100℃
使用流体 冷温水・油・不凍液

※コイル軟質銅管(質別 O・OL、なまし銅管)には必ずインサートスリーブを使用して下さい。

ラインナップ

AE型ボールバルブ

外観メッキ仕上げ品を取り揃えており、用途に合わせて選択できます。

AE型ラインナップ

AL型ボールバルブ

アングルタイプです。

AL型ラインナップ

AU型ボールバルブ(ユーボール®

省スペースに対応したコンパクト設計品です。

AU型ラインナップ

AJ型ボールバルブ

銅管と直接接続できます。ナットの締め付けによるメカニカル接続ですので、ロウ付けの熟練作業は不要です。

AJ型ラインナップ

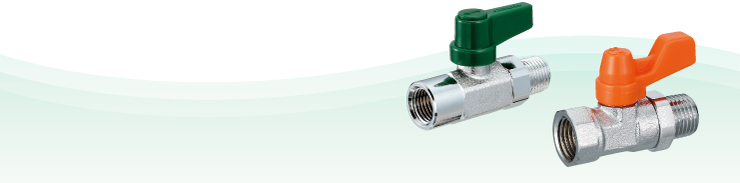

フリーボール®・イーボール®

コンパクトサイズのボールバルブです。

フリーボール・イーボール

フリーボール®

ハンドルの位置や開閉方向が自由自在。コンパクトボディで省スペース配管に便利なボールバルブです。

フリーボール 特長

ハンドル
標準ハンドル(グリーン)は、コンパクトで狭所での開閉に便利です。出荷時のハンドル閉方向は時計回りです。
ロングハンドル(赤)は、握りやすく開閉操作がラクにできます。出荷時のハンドル閉方向は反時計回りです。

フリーボール ハンドル

省スペース配管
コンパクトなので省スペースで配管できます。

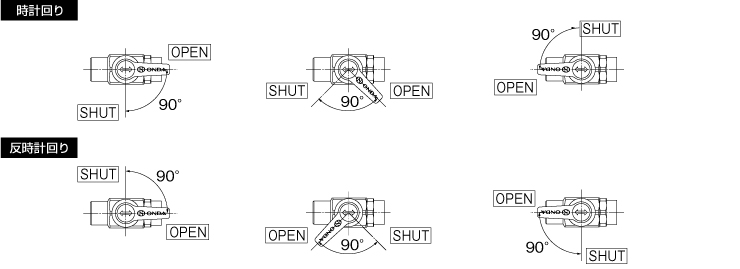

ハンドル開閉位置自由自在
配管都合によりハンドル位置、開閉方向を自由に変更できます。ハンドル位置の変更は下記のハンドル位置変更手順をご参照下さい。

ハンドル時計回り反時計回り

ハンドル位置変更手順

ハンドル位置変更手順

用途

フリーボール 用途

①コンプレッサー等の空圧機器
②工作機械及び機器
③銅管配管機器
④小型ポンプ付属機器
⑤船舶、農業用機器
⑥計装用機器
⑦その他産業用機械及び器具

ラインナップ

ストレート、アングル、ロングハンドル等、豊富に取り揃えています。
ホース・エアープラグ・銅管接続にも対応します。

フリーボールラインナップ

仕様

最高許容圧力 1.0MPa
使用温度範囲 -20℃~80℃
使用流体 冷温水・油・エアー

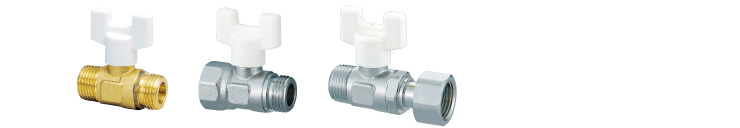

イーボール®

シンプル設計でお値打ちな、小型ボールバルブです。

イーボール 特長

シンプル設計
フリーボール・ミニチュアボールバルブに比べて面間寸法が短く、部品点数が少ないためお値打ちです。

ワンタッチ着脱式ハンドル
ハンドルはワンタッチ着脱式なので施工の邪魔になりません。

ラインナップ

3型式、それぞれメッキ付品とメッキなし品を取り揃えています。

イーボールラインナップ

仕様

最高許容圧力 1.0MPa
使用温度範囲 -20℃~80℃
使用流体 冷温水・油・エアー

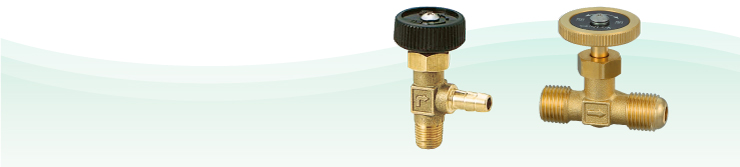

ミニチュアバルブ

コンプレッサー周りのエアー配管や、灯油タンクからの銅管配管に使用します。

ミニチュアバルブ

用途

ミニチュアバルブ用途

ラインナップ

ストレート・アングル、豊富な接続仕様をラインナップしています。ハンドルは樹脂製と黄銅製の2種類あります。

ミニチュアバルブラインナップ

仕様

最高許容圧力 1.0MPa
使用温度範囲 -10℃~80℃
使用流体 冷温水・油・エアー

ステンレス製ボールバルブ・バルブ

優れた耐食性と安定した品質で、幅広い用途にご使用いただけます。

ステンレス製ボールバルブ・バルブ

特長

優れた耐食性

材質はオーステナイト系ステンレスですので、耐食性に優れています。

安定した品質

ロストワックス鋳造品は安定した品質を供給することができます。

広がる用途

住宅、水処理、上下水道、食品をはじめ化学産業機械や公害防止機器、半導体製造設備に至るまで幅広く使用できます。

RoHS指令相当品

RoHS 指令は欧州連合(EU)における電気電子機器に含まれる特定有害物質の使用制限に関する指令です。

ラインナップ

ステンレス製ボールバルブ

フルボア

SUS304フルボア

仕様

常温の水・油 5.6MPa
ガス(可燃性・毒性以外)
飽和蒸気 1.0MPa
使用温度範囲 -20℃~180℃

レデューストボア

SUS304レデューストボア

仕様

常温の水・油 4.2MPa
ガス(可燃性・毒性以外)
飽和蒸気 1.0MPa
使用温度範囲 -20℃~180℃

フルボア

SUS316フルボア

仕様

常温の水・油 7.0MPa
ガス(可燃性・毒性以外)
飽和蒸気 1.0MPa
使用温度範囲 -20℃~180℃

レデューストボア

SUS316レデューストボア

仕様

常温の水・油 4.2MPa
ガス(可燃性・毒性以外)
飽和蒸気 1.0MPa
使用温度範囲 -20℃~180℃

ステンレス製バルブ

ゲートバルブ

ゲートバルブ

仕様

120℃以下の静流水 1.4MPa
180℃以下の水・油 1.0MPa

スイングチャッキバルブ

スイングチャッキバルブ

仕様

120℃以下の静流水 1.4MPa
180℃以下の水・油 1.0MPa

Y形ストレーナー

Y形ストレーナー

仕様

120℃以下の静流水 2.1MPa
180℃以下の水・油 1.0MPa
