ステンレス製継手
優れた耐食性や安定した品質で安心配管を実現します。
種類が豊富で、住宅、上下水道、食品をはじめ、化学産業機械や公害防止機器まで幅広く使用できます。
特長
優れた耐食性
耐食性に最も良好なオーステナイト系ステンレス鋼を標準採用しています。オーステナイト系ステンレス鋼の基本鋼種はSUS302ですが、当社ではさらに耐食性を高めたSUS304系とSUS316系の製品を取り扱っています。
- SUS304系
耐食性の改善を図るためにSUS302のC(カーボン)を減らし、Cr(クロム)を増加させたもの
- SUS316系
SUS304系のNi(ニッケル)を増加させ、Mo(モリブデン)を添加して塩酸や硫酸などの非酸化性の酸に対する耐食性を高めたもの
主な薬品に対する耐食性
- 硫酸
- 硝酸
- 塩酸
- 塩化物
SUS304・SUS316ともに常温においては、硫酸10%以下及び90%以上の濃度で使用可能です。
(硫酸は90%以上になると還元性が弱くなり100%以上で酸化性になります。また、ステンレス鋼は酸化性雰囲気中で耐食性があるため、濃硫酸で酸化されにくくなります。)
高温においてはSUS316の方が耐食性が優れます。
SUS304・SUS316ともに全濃度の硝酸に対し、優れた耐食性があります。
SUS304・SUS316ともに全濃度の塩酸に対し、腐食します。
SUS304は特に耐食性が劣ります。
塩化物に対してはSUS316の方が耐食性が優れます。
広がる用途
住宅、水処理、上下水道、食品をはじめ化学産業機械や公害防止機器、半導体製造設備に至るまで幅広く使用できます。
安定した品質
ロストワックス鋳造品は安定した品質を供給することができます。

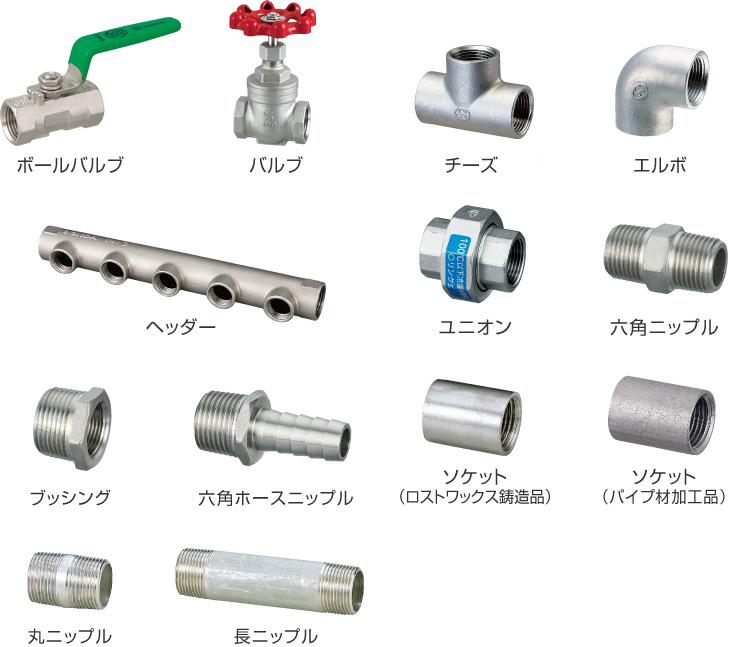

ラインナップ
ユニオン（オーリング式）
オーリング式を採用したユニオンです。低トルクで高いシール性能と施工性を実現しています。
- オーリングシール構造
- オーリング材質
高いシール性能を発揮します。一般の高圧仕様に比べてコンパクトです。
SFU2型は給水・給湯に最適なEPDM製オーリング、SFU3型は油や蒸気にも対応のFKM製オーリングを採用しています。
- ラクラク施工
低トルクでシールするため、狭いスペースでも施工がラクラクです。
締付トルク（N・m）
| サイズ | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|
| 耐圧ノンアスベスト パッキン |
50 | 80 | 110 | 150 | 200 | 300 |
| オーリング式パッキン | 20 | 20 | 30 | 30 | 50 | 50 |
※当社比
SFU2型 ユニオン オーリング式
給水・給湯配管に最適です。
仕様
| 最高許容圧力 | 1.75MPa |
|---|---|
| 使用温度範囲 | -20℃～100℃ |
| 使用流体 | 冷温水 |
SFU3型 ユニオン オーリング式
油、蒸気、エアーの配管に最適です。

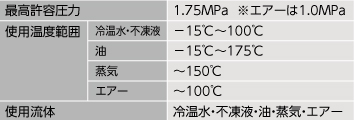

仕様
| 最高許容圧力 | 1.75MPa ※エアーは1.0MPa |
|
|---|---|---|
| 使用温度範囲 | 冷温水・ 不凍液 |
-15℃～100℃ |
| 油 | -15℃～175℃ | |
| 蒸気 | ～150℃ | |
| エアー | ～100℃ | |
| 使用流体 | 冷温水・不凍液・ 油・蒸気・エアー |
|
ユニオン
仕様
| 最高許容圧力 | 使用温度範囲 | 使用流体 |
|---|---|---|
| 2.0MPa | -20℃～220℃ | 冷温水・蒸気 |
| 1.3MPa | -20℃～180℃ | 油 |
エルボ・チーズ
仕様
| 使用温度℃ | -20～40 | 100 | 150 | 200 | 220 |
|---|---|---|---|---|---|
| 最高許容圧力MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・エアー・蒸気・ガス(可燃性・毒性以外) | ||||
※耐熱ノンアスベストパッキン使用製品を除く
ナット付アダプター
仕様
| 使用温度℃ | -20～40 | 100 | 150 | 200 | 214 |
|---|---|---|---|---|---|
| 最高許容圧力MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・蒸気 | ||||
六角ニップル
仕様
| 使用温度℃ | -20～40 | 100 | 150 | 200 | 220 |
|---|---|---|---|---|---|
| 最高許容圧力MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・エアー・蒸気・ガス(可燃性・毒性以外) | ||||
ブッシング・六角ホースニップル
仕様
| 使用温度℃ | -20～40 | 100 | 150 | 200 | 220 |
|---|---|---|---|---|---|
| 最高許容圧力MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・エアー・蒸気・ガス(可燃性・毒性以外) | ||||
ソケット
仕様
| 使用温度℃ | -20～40 | 100 | 150 | 200 | 220 |
|---|---|---|---|---|---|
| 最高許容圧力MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・エアー・蒸気・ガス(可燃性・毒性以外) | ||||
長ニップル
仕様
| 使用温度℃ | -20～40 | 100 | 150 | 200 | 220 |
|---|---|---|---|---|---|
| 最高許容圧力MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・エアー・蒸気・ガス(可燃性・毒性以外) | ||||
ステンレス製ボールバルブ・バルブ
優れた耐食性と安定した品質で、幅広い用途にご使用いただけます。
ステンレス製品の特長
優れた耐食性
材質はオーステナイト系ステンレスですので、耐食性に優れています。
安定した品質
ロストワックス鋳造品は安定した品質を供給することができます。
広がる用途
住宅、水処理、上下水道、食品をはじめ化学産業機械や公害防止機器、半導体製造設備に至るまで幅広く使用できます。
RoHS指令相当品
RoHS 指令は欧州連合（EU）における電気電子機器に含まれる特定有害物質の使用制限に関する指令です。
ラインナップ

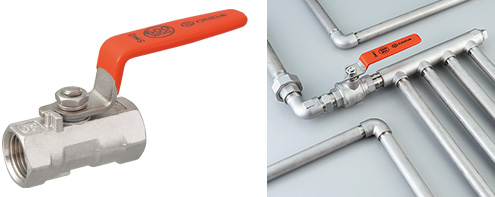

ステンレス製ボールバルブ
フルボア
仕様
| 常温の水・油 | 5.6MPa |
|---|---|
| ガス(可燃性・毒性以外) | |
| 飽和蒸気 | 1.0MPa |
| 使用温度範囲 | -20℃～180℃ |
レデューストボア
仕様
| 常温の水・油 | 4.2MPa |
|---|---|
| ガス(可燃性・毒性以外) | |
| 飽和蒸気 | 1.0MPa |
| 使用温度範囲 | -20℃～180℃ |
フルボア
仕様
| 常温の水・油 | 7.0MPa |
|---|---|
| ガス(可燃性・毒性以外) | |
| 飽和蒸気 | 1.0MPa |
| 使用温度範囲 | -20℃～180℃ |
レデューストボア
仕様
| 常温の水・油 | 4.2MPa |
|---|---|
| ガス(可燃性・毒性以外) | |
| 飽和蒸気 | 1.0MPa |
| 使用温度範囲 | -20℃～180℃ |
ステンレス製バルブ
ゲートバルブ
仕様
| 120℃以下の静流水 | 1.4MPa |
|---|---|
| 180℃以下の水・油 | 1.0MPa |
スイングチャッキバルブ
仕様
| 120℃以下の静流水 | 1.4MPa |
|---|---|
| 180℃以下の水・油 | 1.0MPa |
Y形ストレーナー
仕様
| 120℃以下の静流水 | 2.1MPa |
|---|---|
| 180℃以下の水・油 | 1.0MPa |
