金属管継手

銅管用継手

様々な銅管接続に対応する、豊富なバリエーションの継手を取り揃えています。

銅管用継手

ろう付け

ろう付け

メカニカル(スリーブ式)

メカニカル(スリーブ式)

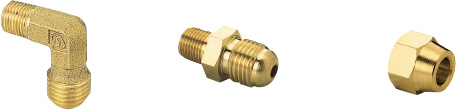

メカニカル(フレア式)

メカニカル(フレア式)

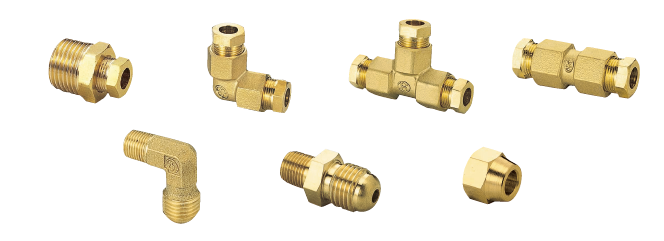

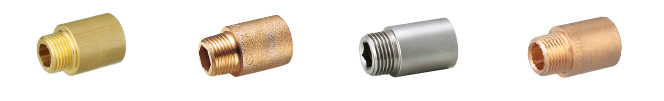

黄銅継手・青銅継手

黄銅製・青銅製のねじ込み継手です。

黄銅継手・青銅継手

黄銅継手

黄銅継手

青銅継手

青銅継手

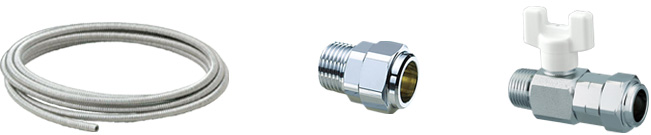

フレキカットジョイント®

専用ツバ出し工具不要の長尺ステンレスフレキ管用継手です。

フレキカットジョイント

特長

曲げが容易で必要な長さに自由に切って使える長尺ステンレスフレキ管用の継手です。専用ツバ出し工具不要で、施工性に優れています。

フレキカットジョイントの特長

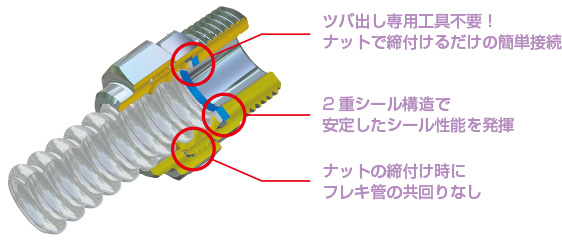

構造

フレキカットジョイントの構造

施工例

暖房・屋根融雪配管施工例

長尺フレキ管で曲げが簡単にでき、曲げ癖もつきますので、迂回配管も簡単にかつ、きれいに仕上がります

施工例1

PS給水・給湯配管施工例

自由に曲がりますので、狭いPS(パイプスペース)でも取回しが容易です。

施工例2

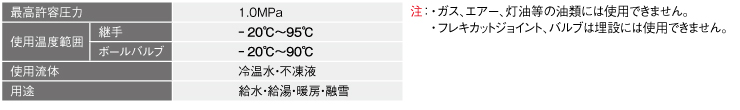

仕様

最高許容圧力 1.0MPa
使用温度範囲 継手 -20℃~95℃
ボールバルブ -20℃~90℃
使用流体 冷温水・不凍液
用途 給水・給湯・
暖房・融雪
  • ガス、エアー、灯油等の油類には使用できません。
  • フレキカットジョイント、バルブは埋設には使用できません。
  • フレキカットジョイント・バルブの標準仕様のため、実使用においてはステンレスフレキ管の仕様をご確認下さい。

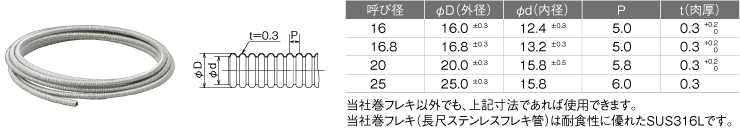

適合ステンレスフレキ管寸法範囲

SUSフレキ
呼び径 φD
(外径)
φd
(内径)
P t(肉厚)
16 16.0±0.3 12.4±0.3 5.0 0.3+0.20
16.8 16.8±0.3 13.2±0.3 5.0 0.3+0.20
20 20.0±0.3 15.8±0.5 5.8 0.3+0.20
25 25.0±0.3 21.0±0.3 6.0 0.3

当社巻きフレキ以外でも、上記寸法であれば使用できます。
当社巻きフレキ(長尺ステンレスフレキ管)は耐食性に優れたSUS316Lです。

製品情報
