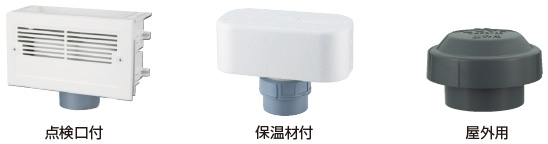

通気プロ® 排水用通気弁
臭気を漏らさずスムーズに排水する、排水用通気弁です。
![通気プロ 排水用通気弁](images/_img01.png)
通気プロ® TKP1型(点検口付)
点検口付で施工後のメンテナンスが楽々!臭気を漏らさず、スムーズに排水する屋内専用通気弁です。
![通気プロ TKP1型(点検口付)](images/_img02.png)
![通気プロ TKP1型(点検口付)特長](images/_img03.png)
施工例
![通気プロ TKP1型(点検口付)施工例](images/_img04.png)
接続手順
![通気プロ TKP1型(点検口付)接続手順](images/_img05.png)
通気プロ®TKP2型(保温材付)
保温材付で天井裏や、取外して狭い壁内にも設置可能な屋内専用通気弁です。
![通気プロ TKP2型(保温材付)](images/_img06.png)
保温材付
結露・凍結防止に効果のある保温材付なので、そのまま天井裏に設置できます。設置スペースに余裕がある場合は外さないで下さい。
![通気プロ TKP2型(保温材付)特長1](images/_img07.png)
スリム設計
保温材を取外すと、狭い壁内空間にも設置できます。最小壁内空間は64mmです。(保温材付の場合は、85mmです。)
![通気プロ TKP2型(保温材付)特長2](images/_img08.png)
点検・交換が容易
通気弁本体は着脱自在なので、点検・交換が容易です。
![通気プロ TKP2型(保温材付)特長3](images/_img09.png)
40・50兼用
口径は40・50兼用です。※VP50には使用できません。
![通気プロ TKP2型(保温材付)特長4](images/_img10.png)
臭気漏れなし
無圧時は弁の自重でシールするため、臭気が室内へ漏れることはありません。
![通気プロ TKP2型(保温材付)特長5](images/_img11.png)
高い耐久性
弁は100万回の開閉耐久試験をクリアしています。
接続手順
![通気プロ TKP2型(保温材付)接続手順](images/_img12.png)
通気プロ®TKP3型(屋外用)
耐候性に優れたコンパクトな屋外専用の排水用通気弁です。
![通気プロ TKP3型(屋外用)](images/_img13.png)
TKP3型なら外気への臭気漏れを防ぎます!
![通気プロ TKP3型(屋外用)](images/_img14.png)
ラインナップ
外壁に合わせて3 色からお選びいただけます。耐候性に優れた保温材付もラインナップしています。
![通気プロ TKP3型(屋外用)ラインナップ](images/_img15.png)
施工例
![通気プロ TKP3型(屋外用)施工例](images/_img16.png)
優れた耐候性能
![通気プロ TKP3型(屋外用)耐候性能](images/_img17.png)
接続方法
塩ビ管との接続は、接着固定するだけの簡単施工です。
![通気プロ TKP3型(屋外用)接続方法](images/_img18.png)

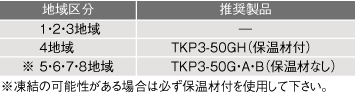

通気プロ TKP3型の仕様
省エネルギー基準の地域区分 令和元年 国土交通省
地域区分 | 推奨製品 |
---|---|
1・2・3地域 | ― |
4地域 | TKP3-50GH(保温材付) |
※5・6・7・8地域 | TKP3-50G・A・B(保温材なし) |
※凍結の可能性がある場合は必ず保温材付を使用して下さい。

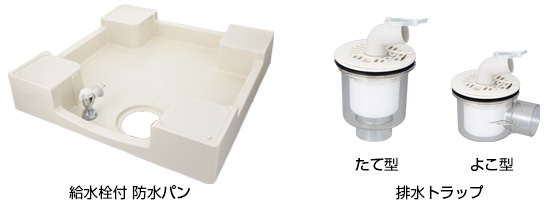

防水パン
床下配管から接続した洗濯機用水栓を設置できる防水パンです。
![防水パン](images/_img20.png)

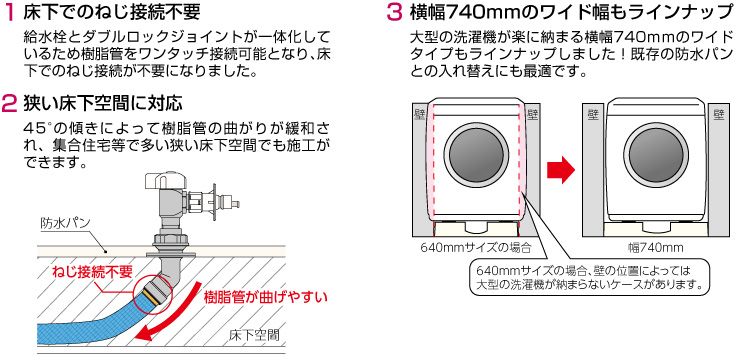

狭い床下空間での施工に最適
床下でのねじ接続不要
給水栓とダブルロックジョイントが一体化しているため樹脂管をワンタッチ接続可能となり、床下でのねじ接続が不要になりました。
狭い床下空間に対応
45°の傾きによって樹脂管の曲がりが緩和され、集合住宅等で多い狭い床下空間でも施工ができます。
![狭い床下空間に対応](images/_img21.png)
横幅740mmのワイド幅もラインナップ
大型の洗濯機が楽に納まる横幅740mmのワイドタイプもラインナップしました!既存の防水パンとの入れ替えにも最適です。
![横幅740mmのワイド幅もラインナップ](images/_img22.png)
ラインナップ
![狭い床下空間に対応](images/_img23.png)
防水パン
- 樹脂管用継手一体型タイプ(幅640、幅740)
- 樹脂管用継手別売りタイプ(幅640)
![狭い床下空間に対応](images/_img24.png)
