特厚カポリエコキュート配管パック
カポリエコ(銅二層管)
フッ素樹脂FEPパイプ
フッ素樹脂・PPSパイプ用ダブルロックジョイントＰ

特厚カポリエコキュート配管パック

ぶ厚くなってエコキュートに対応

架橋ポリエチレン管の厚みが3.6ｍｍと、JIS規格品よりぐっと肉厚に。耐久性にも優れた安心設計です。また、座屈しにくく、曲げ形状を保持しやすいため施工もラクラクです。

屋外使用でも安全な耐候性仕様

特厚カポリパイプWは、耐候性に優れた被覆材を使用。また、パックに付属する継手用保温材は長めに設定しており、パイプを紫外線からしっかり守ります。

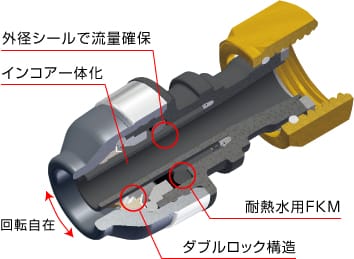

専用継手は実績あるダブルロックジョイント構造

ダブルロックジョイントは外径シール構造だから、流量を確保。さらに、ワンタッチで簡単・確実に接続可能。面取りや矯正が不要で、作業負荷が軽減できます。

エコキュート配管部材がパックになって便利

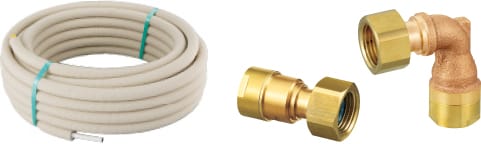

カポリエコ(銅二層管)

エコキュートのヒートポンプ～貯湯タンク配管に最適です。

ロウ付け不要・施工ムラを低減

耐孔食銅合金管の優れた特性に樹脂管の施工性をあわせ持ったカポリエコパイプと、ロウ付け不要なワンタッチ接続で省施工を実現したカポリエコジョイントで、安心＆楽々施工が可能です。戸建住宅から集合住宅まで幅広くご使用いただけます。

カポリエコパイプ

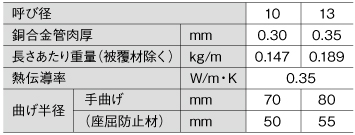

基本性能

呼び径			10	13
銅合金管肉厚		mm	0.30	0.35
長さあたり重量 (被覆材除く)		kg/m	0.147	0.189
熱伝導率		W/m・K	0.35
曲げ半径	手曲げ	mm	70	80
曲げ半径	(座屈防止材)	mm	50	55

耐孔食銅合金と耐熱ポリエチレンの二層管

耐孔食銅合金管と耐熱ポリエチレン層との強固な接着構造により、銅合金管の強度と樹脂管の施工性をあわせ持っています。

耐候性グレードの被覆材を使用

被覆材は耐候性グレードを使用していますので、そのまま屋外配管に使用できます。

軽量かつ柔軟で優れた施工性

重量は銅管の約1/2の軽さです。手で簡単に曲げることができ、曲げた状態を保持するため、施工性に優れています。

耐孔食銅合金管の優れた特長

優れた耐熱性・耐食性により、長期的に安心してご使用いただけます。マンションなどの隠蔽部配管にも便利です。
※基礎構造部（コンクリート部）を破壊しなければ取出せない構造の隠蔽部には使用できません。

耐熱性
耐食性
リサイクル性
抗菌性
安全性

カポリエコジョイント

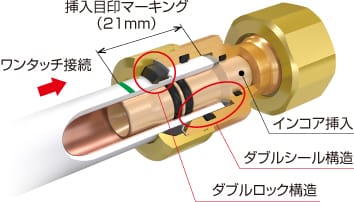

ワンタッチ接続

接続はインコア挿入後ワンタッチ接続で、ロウ付け作業不要です。

ダブルシール構造

カポリエコパイプの内層（耐孔食銅合金管）と外層（耐熱ポリエチレン管）をそれぞれシールするダブルシール構造により、長期に渡って優れた止水性能を発揮します。

ダブルロック構造

ダブルロック構造で、管をしっかり固定します。

回転自在

管と継手を接続後でも管は自由に回転でき、ねじり応力が残りません。

RoHS指令相当品

RoHS 指令規制対象物質の含有量を管理された材料を使用しています。

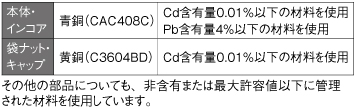

使用材料

本体・インコア	青銅(CAC408C)	Cd含有量0.01%以下の材料を使用 Pb含有量4%以下の材料を使用
袋ナット・キャップ	黄銅(C3604BD)	Cd含有量0.01%以下の材料を使用

その他の部品についても、非含有または最大許容値以下に管理された材料を使用しています。

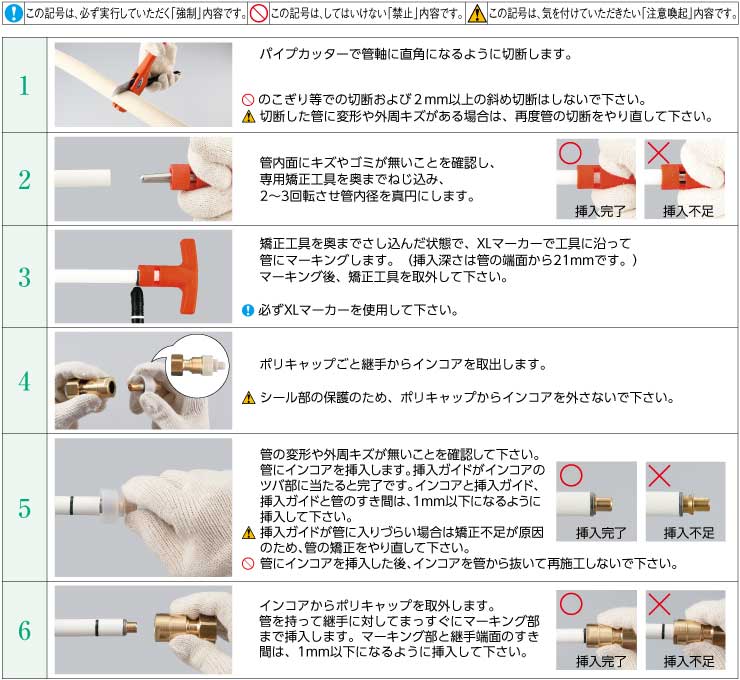

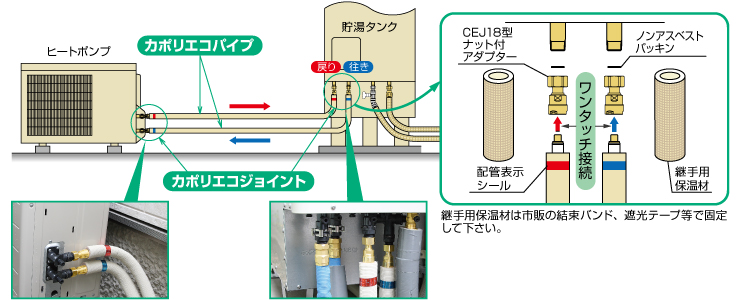

接続方法

接続はロウ付け不要なワンタッチ接続です。

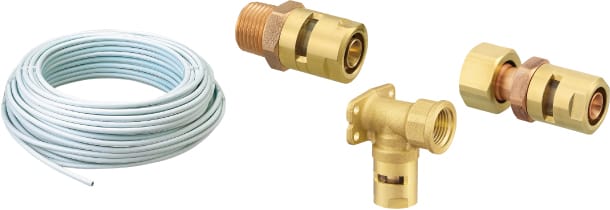

ラインナップ

パイプ、継手単品のほかに、セット品や工具類も取り揃えています。

仕様

カポリエコパイプ・カポリエコジョイントの仕様

最高許容圧力	1.75MPa
使用温度範囲	0℃～95℃
使用流体	不凍液・冷温水
用途	エコキュートヒートポンプ―貯湯タンク配管

フッ素樹脂FEPパイプ

エコキュートのヒートポンプと貯湯タンク間の連絡配管に最適な、フッ素樹脂製パイプです。高い耐久性で、安心・安全に長期使用できます。

エコキュート配管に最適!

フッ素樹脂ＦＥＰパイプは耐熱性・耐薬品性・耐候性に優れており、エコキュートのヒートポンプと貯湯タンク間の連絡配管に最適です。

長期耐久性能

優れた耐熱性・耐薬品性・耐候性により、長期的に安心・安全にご使用いただけます。マンションなどの隠蔽部配管にも便利です。
※基礎構造部（コンクリート部）を破壊しなければ取出せない構造の隠蔽部には使用できません。

高耐熱性

最高使用温度１５０℃（耐熱温度２００℃）で、長期的に使用する高温循環配管において耐久性に優れています。

高耐薬品性

極めて優れた耐化学薬品性があり、飲用可能な水であれば水質を問わず使用できます。

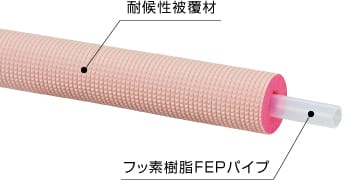

高耐候性

屋外で長期使用しても経年変化（劣化）はほとんどありません。
※保温性能を確保するため、耐候性被覆材を使用して下さい。

長期15年保障

フッ素樹脂ＦＥＰパイプは飲用水に使用する場合はすべて15年保証の対象です。

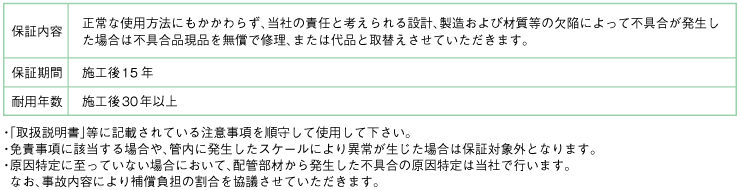

保証内容	正常な使用方法にもかかわらず、当社の責任と考えられる設計、製造および材質等の欠陥によって不具合が発生した場合は不具合品現品を無償で修理、または代替品と取替えさせていただきます。
保証期間	施工後15年
耐用年数	施工後30年以上

「カタログ」「取扱説明書」等に記載されている注意事項を順守して使用して下さい。
免責事項に該当する場合や、管内に発生したスケールにより異常が生じた場合は保証対象外となります。
原因特定に至っていない場合において、配管部材から発生した不具合の原因特定は当社で行います。
なお、事故内容により補償負担の割合を協議させていただきます。

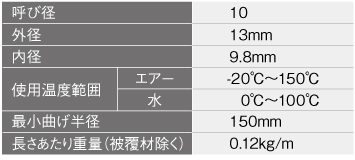

基本性能

使用温度範囲	エアー	-20℃～150℃
使用温度範囲	水	0℃～100℃
長さあたり重量(被覆材除く)		0.12kg/m
曲げ半径		150mm

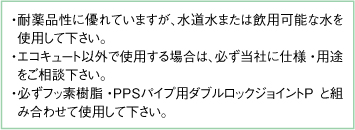

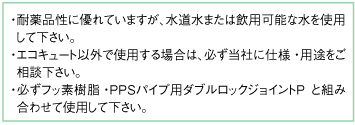

注意

耐薬品性に優れていますが、水道水または飲用可能な水を使用して下さい。
エコキュート以外で使用する場合は、必ず当社に仕様・用途をご相談下さい。
必ずフッ素樹脂・PPSパイプ用ダブルロックジョイントPと組み合わせて使用して下さい。

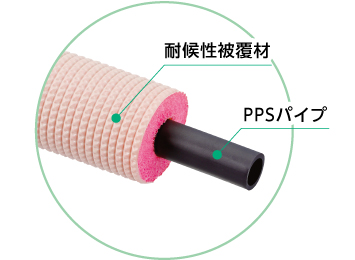

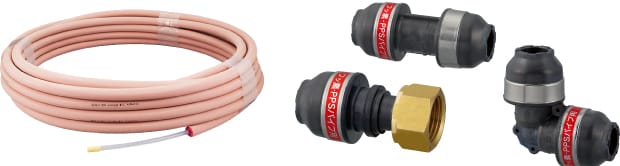

フッ素樹脂・PPSパイプ用ダブルロックジョイントＰ

耐熱水特性、耐薬品性に優れ、粘り強く衝撃に強いＰＰＳグレードを採用した、ダブルロックジョイントＰです。

ラインナップ

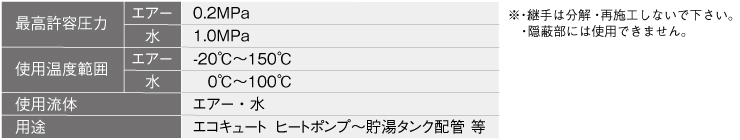

仕様

最高許容圧力	エアー	0.2MPa
最高許容圧力	水	1.0MPa
使用温度範囲	エアー	-20℃～150℃
使用温度範囲	水	0℃～100℃
使用流体		エアー・水
用途		エコキュートヒートポンプ― 貯湯タンク配管等
