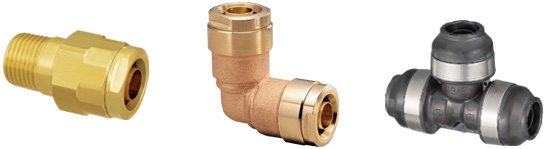

ダブルロックジョイント®

ダブルロックジョイント®

外径シール構造で流量を確保!発売から20年の実績と他にはない豊富なラインナップで、住宅配管に安心・安全を届けます。

ダブルロックジョイント

外径シール構造で流量確保!

ダブルロックジョイントは外径シール構造で、一般的な内径シール構造の継手と比べて流路径が広く、流量を確保できます。

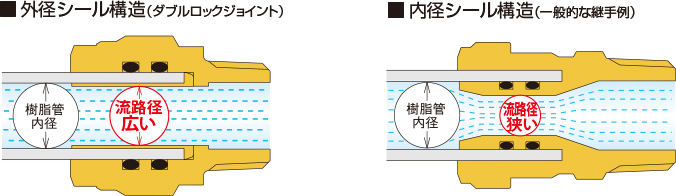

外径・内径シール比較
簡易検証

リフォームに最適!

リフォーム配管では、継手を多く使用します。継手を一つ使用する毎に継手一つ分の圧力損失が積み重なるため、継手を多く使用するほど水の出が悪くなります。ダブルロックジョイントは広い流路径で、継手を多用するリフォーム現場の、流量不足の問題を解決します。

リフォーム事例

施工はワンタッチ接続!

ダブルロックジョイントは樹脂管を挿入するだけのワンタッチ接続です。

施工手順

樹脂管をダブルロック!

ダブルロック構造とダブルシール構造で樹脂管挿入後の漏れや抜けの心配はありません。

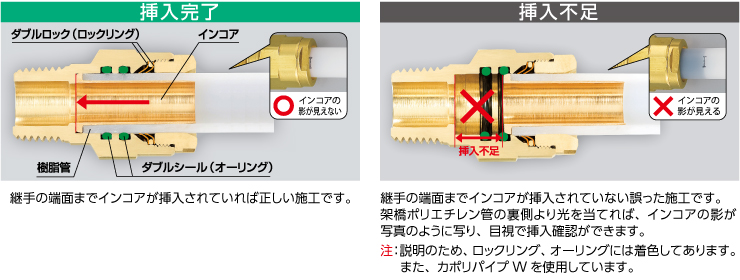

挿入完了

継手の端面までインコアが挿入されていれば正しい施工です。

挿入不足

継手の端面までインコアが挿入されていない誤った施工です。架橋ポリエチレン管の裏側より光を当てれば、インコアの影が写真のように写り、目視で挿入確認ができます。
注:説明のため、ロックリング、オーリングには着色してあります。また、カポリパイプWを使用しています。

発売から20年以上、安心の実績

配管資材の総合メーカーとして前進を続けるオンダ製作所は、1998年に当社の顔ともいえる外径シール構造ワンタッチ継手「ダブルロックジョイント」を発売。
皆さまに支えられ、おかげさまで2018年に20周年を迎えました。さらなる進化を追い求め、同年にリフォーム用継手「ダブルロックジョイントRevos」を発売。これからも皆さまに愛される製品を開発していきます。

発売から20周年

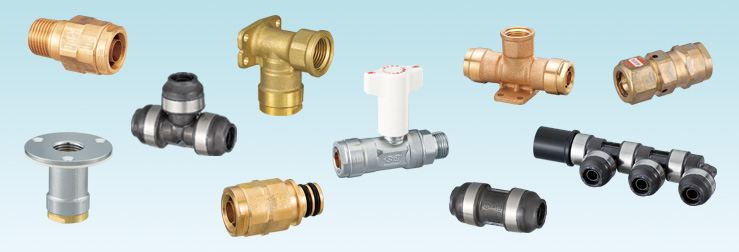

豊富なラインナップ!

ダブルロックジョイントは他にはない豊富なラインナップで様々な配管シーンに対応します。材質は黄銅製・青銅製・樹脂製を取り揃え、ヘッダーやエルボ・チーズ・壁出し用・床出し用、バルブ、リフォームに最適な異種管変換アダプターがあり、目的に合わせて製品を選ぶことが出来ます。

豊富なラインナップ

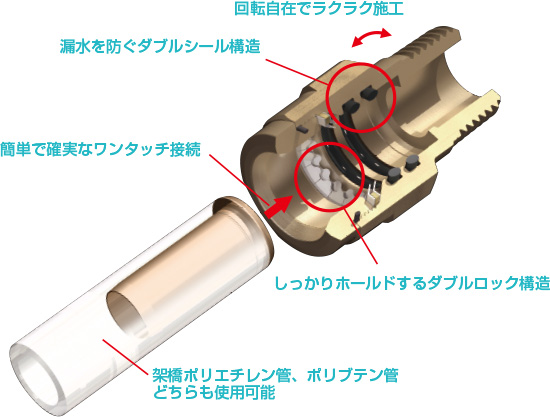

金属製継手の構造

ダブルロックジョイントは、架橋ポリエチレン管、ポリブテン管用のワンタッチ継手です。従来のような挿入後にナットで締付けるような面倒な作業は必要ありません。しっかりと固定する「ダブルロック構造」、水漏れの心配のない「ダブルシール構造」この2つの“ダブル”のパワーで安心してご使用いただけます。金属製の継手で安心、黄銅製・青銅製のラインナップで様々な配管シーンに対応できます。

金属製継手の構造

樹脂製継手の構造

ダブルロックジョイントの樹脂製シリーズです。耐熱水特性、耐薬品性に優れ、粘り強く衝撃に強いPPS 特殊グレードを採用しています。樹脂製は金属製よりも安価で軽量のため、工事現場でも扱いやすい継手です。

樹脂製継手の構造

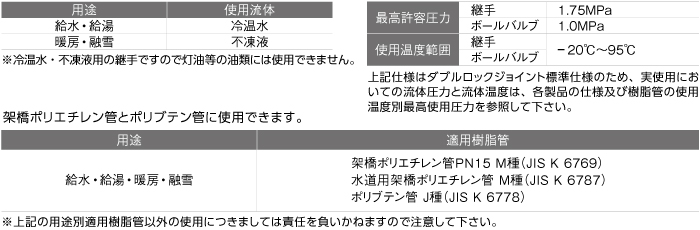

ダブルロックジョイントの仕様

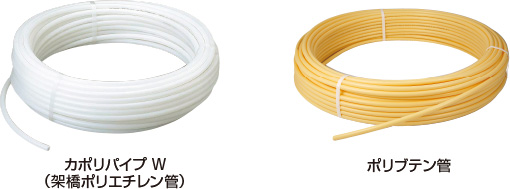

給水・給湯・暖房・融雪・追焚き配管などに幅広くご使用いただけます。架橋ポリエチレン管とポリブデン管に使用できます。

用途 使用流体
給水・給湯 冷温水
暖房・融雪 不凍液

※冷温水・不凍液用の継手ですので灯油等の油類には使用できません。

最高許容圧力 継手 1.75MPa
ボールバルブ 1.0MPa
使用温度範囲 継手 -20℃~95℃
ボールバルブ

ダブルロックジョイント標準仕様のため、実使用においての流体圧力と流体温度は、各製品の仕様および樹脂管の使用温度別最高使用圧力をご確認下さい。

用途 適用樹脂管
給水・給湯・暖房・融雪 架橋ポリエチレン管 PN15 M種(JIS K 6769)
水道用架橋ポリエチレン管 M種(JIS K 6787)
ポリブテン管 J種(JIS K 6778)

※用途別適用樹脂管以外の使用につきましては責任を負いかねますのでご注意ください。

ヘッダー

ヘッダー工法・サヤ管ヘッダー工法に用います。豊富なラインナップで様々な施工に対応します。

ヘッダー

ダブルロックジョイントP 回転ヘッダー

接続口を360°自由に回転することができる、ダブルロック一体のヘッダーです。豊富なバリエーションと接続口の向きを自由に設定できることで、配管を遠回りさせることなくすっきりと仕上げられます。接続口に流れ方向(IN-OUT)の指定はありませんので多様なニーズに対応できます。

WLJP回転ヘッダー
  • PPS特殊グレード採用
    耐熱水特性、耐薬品性に優れ、粘り強く衝撃に強いPPSグレードを採用しました。
  • 360°回転自在
    樹脂管接続後に接続部が自由に回転します。接続口の向きも360°回転自在です。

ラインナップ

全28型式の豊富なバリエーションで多様なニーズに対応します。

ラインナップ

仕様

最高許容圧力 1.75MPa
使用温度範囲 -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪
  • ダブルロックジョイントP部の仕様のため、実使用においての流体圧力と流体温度は各製品の仕様および、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。

ダブルロックジョイントP 回転ヘッダーウレタン保温材付

発泡ウレタン保温材を一体成型することで、きれいな仕上がりを実現した、ダブルロックジョイントP回転ヘッダーです。保温材をセットする手間が省け、施工時間が短縮できます。

回転ヘッダーウレタン保温材付
  • 発泡ウレタン
    高級感のあるマットブラックで、適度な硬さの発泡ウレタンを使用しています。保温材とヘッダーが密着していますので、金具を取り付けた際に保温材がつぶれにくく、きれいに仕上がります。
  • 回転ヘッダー内蔵
    回転ヘッダーを内蔵していますので、必要な箇所だけ保温材を切断すれば、自由に回転できます。

施工例

施工例

仕様

最高許容圧力 1.75MPa
使用温度範囲 -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪
  • ダブルロックジョイントP部の仕様のため、実使用においての流体圧力と流体温度は各製品の仕様および、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。

ダブルロックジョイントP ヘッダー

ダブルロックジョイントPの本体一体型ヘッダーです。部品点数の削減でコストダウンを実現しました。分岐が同一方向の配管に最適です。

ダブルロックジョイントP ヘッダー
  • 本体一体成型
    ヘッダー本体を一体成型することで部品点数を削減しています。ダブルロックジョイントP回転ヘッダーと比べて約5%~25%お値打ちです。接続口が多いほどお得です。
  • 1分岐360°回転
    IN側の1分岐が360°回転するため、同一方向以外の配管にも対応可能です。

仕様

最高許容圧力 1.75MPa
使用温度範囲 -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪
  • ダブルロックジョイントP部の仕様のため、実使用においての流体圧力と流体温度は各製品の仕様および、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。

ダブルロックヘッダー

樹脂管をワンタッチで接続できるダブルロックジョイントを一体化したヘッダーです。

ダブルロックヘッダー
  • 従来のヘッダーにオスアダプターをねじ込む面倒な作業は必要ありません。
  • ねじ込み箇所が少なく、漏水の心配が低減します。
  • 便利な保温材セット品もラインナップしています。

仕様

最高許容圧力(継手) 1.75MPa
使用温度範囲(継手) -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪
  • 継手部の仕様のため、実使用においての流体圧力と流体温度は、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。

回転ヘッダー

分岐の方向が360°回転自在のダブルロックジョイント内蔵ヘッダーです。

回転ヘッダー
  • 分岐口の向きを自由に設定できますので、配管を遠回りさせることなくスッキリと仕上げられます。
  • 便利な保温材セット品もラインナップしています。

仕様

最高許容圧力(継手) 1.75MPa
使用温度範囲(継手) -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪
  • 継手部の仕様のため、実使用においての流体圧力と流体温度は、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。

MBヘッダー®

ダブルロックジョイント一体の、メーターボックス用ヘッダーです。回転式は360°回転可能でメーターユニットの状況に合わせて自在に対応できます。また、ねじ込み箇所が少ないため施工負荷が低減します。

MBヘッダー
  • メーターユニットからの分岐がすっきりします。
  • Rねじは管端コア対応です。

施工例

施工例

仕様

最高許容圧力(継手) 1.75MPa
使用温度範囲(継手) -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪
  • MBヘッダー仕様のため、実使用においての流体圧力と流体温度は各製品の仕様および、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。

ダブルロックバルブ

樹脂管をワンタッチ接続できる、ダブルロックジョイント一体型のボールバルブです。

ダブルロックバルブ

ワンタッチ接続

ダブルロックジョイントとボールバルブの一体型で、樹脂管をワンタッチ接続できます。接続箇所が少なくて済むため、ねじ込み負担や漏水リスクの軽減になります。

ワンタッチ接続

ラインナップ

ねじ接続、中間、ヘッダーバルブ等、豊富に取り揃えています。各種ハンドルはアイボリー・ブルー・オレンジの3色あります。ワンタッチ着脱式で、首長ハンドルにも簡単に取り替えできます。(一部対象外)流量調整可能タイプ、逆止弁付もラインナップしています。

ラインナップ

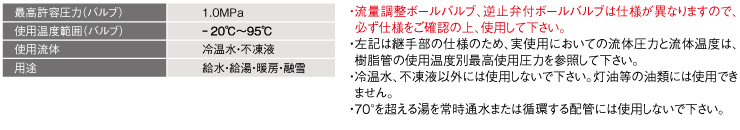

仕様

最高許容圧力(バルブ) 1.0MPa
使用温度範囲(バルブ) -20℃~95℃
使用流体 冷温水・不凍液
用途 給水・給湯・暖房・融雪

流量調整ボールバルブ、逆止弁付ボールバルブは仕様が異なりますので、必ず仕様をご確認の上、使用して下さい。

  • 継手部の仕様のため、実使用においての流体圧力と流体温度は、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水、不凍液以外には使用しないで下さい。灯油等の油類には使用できません。
  • 70℃を超える湯を常時通水または循環する配管には使用しないで下さい。

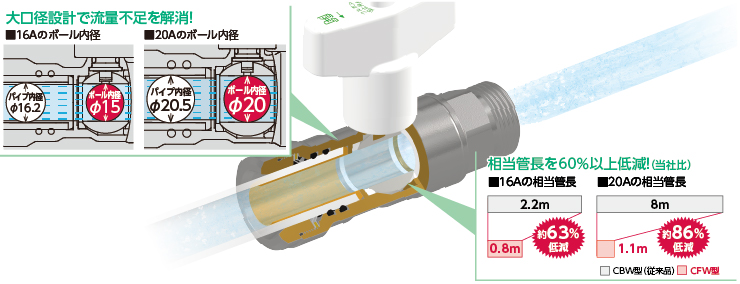

逆止弁付ボールバルブ

給湯器の接続に便利です。豊富な品揃えで様々な管種・取付方法に対応します。

逆止弁付ボールバルブ
逆止弁付きボールバルブ 特長

省スペース

逆止弁内蔵の一体型のため、配管スペースが逆止弁とバルブを別に取付けるのに比べて、コンパクトに納まります。

専用逆止弁内蔵

呼び径3/4(20)は、3/4専用逆止弁内蔵で、呼び径1/2(13)と同じ逆止弁を使用するのと比べて流量が40%UPしています。(当社比)

長さ調整式ワンタッチハンドル

長さ調整式ワンタッチハンドル

長さ調整式ハンドルなので、1台でショートハンドル、ロングハンドルに対応できます。ワンタッチ着脱式で、外せば施工の邪魔になりません。

樹脂管直結タイプ

バルブソケットや変換アダプター不要で給湯器配管が可能

ダブルロックジョイント内蔵で架橋ポリエチレン管・ポリブテン管をワンタッチで接続できます。

ラインナップ

ラインナップ

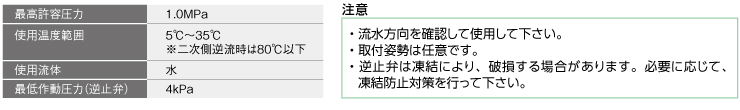

仕様

最高許容圧力 1.0MPa
使用温度範囲 5℃~35℃
※二次側逆流時は80℃以下
使用流体
最低作動圧力(逆止弁) 4kPa
  • 流水方向を確認して使用して下さい。
  • 取付姿勢は任意です。
  • 逆止弁は凍結により、破損する場合があります。必要に応じて、凍結防止対策を行って下さい。

流量調整ボールバルブ

流量調整(中間開閉)ができる特殊ボールバルブです。樹脂管をワンタッチ接続できるので、スッキリ配管できます。

流量調整ボールバルブ

流量調整可能

通常のボールバルブは全開・全閉での使用ですが、本品は流量調整(中間開閉)ができる特殊ボールバルブです。ハンドル(フライス)の角度で簡単に流量の調整ができます。下図はバルブ開度と差圧流量との関係を表したグラフで、流量を調整する際に参考にして下さい。

流量調整可能

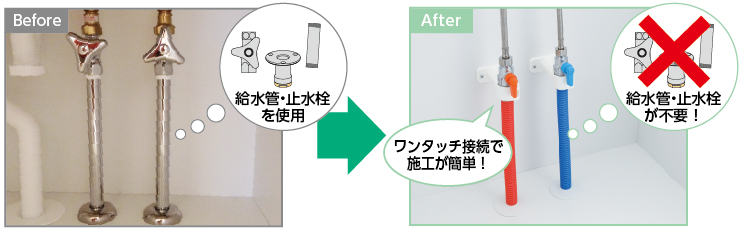

ワンタッチ接続でスッキリ配管

樹脂管をワンタッチ接続できるダブルロックジョイントを洗面台や流し台内のボールバルブ止水栓に一体化しています。IN側は樹脂管を床下から直接ワンタッチ接続できますので、配管部材が少なくムダな配管作業が無くなります。

ワンタッチ接続でスッキリ配管

ラインナップ

二方分岐、三方分岐、フランジ付アングルボールバルブ、各種ドライバー式などを取り揃えています。

ラインナップ

仕様

最高許容圧力(バルブ) 1.0MPa
使用温度範囲(バルブ) 0℃~80℃
使用流体 冷温水
用途 給水・給湯
  • 継手部の仕様のため、実使用においての流体圧力と流体温度は、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水以外には使用しないで下さい。灯油等の油類には使用できません。

流量調整バルブ

分岐ごとに止水・流量調整ができます。食洗機等への分岐をする際、分岐ごとに流量調整や止水ができて便利です。製品全長も短いため、省スペース施工が可能です。

流量調整バルブ
WMV型構造

分岐ごとに止水・流量調整が可能

食洗機等への分岐をする際、分岐ごとに流量調整や止水ができて便利です。製品全長も短いため、省スペース施工が可能です。

ワンタッチ接続

ダブルロックジョイント一体型で、樹脂管の接続もラクラク。一体型のため、漏水リスクも低減します。

最高許容圧力(バルブ) 1.0MPa
使用温度範囲(バルブ) 0℃~80℃
使用流体 冷温水
用途 給水・給湯
  • 継手部の仕様のため、実使用においての流体圧力と流体温度は、樹脂管の使用温度別最高使用圧力をご確認ください。
  • 冷温水以外には使用しないで下さい。灯油等の油類には使用できません。

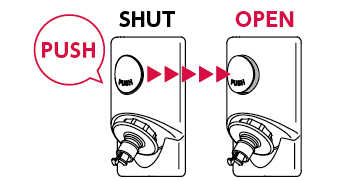

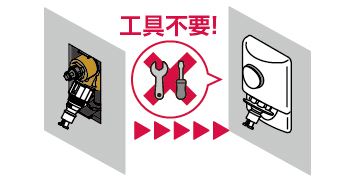

洗濯機用コンセント®

施工が楽々なダブルロックジョイント内蔵の洗濯機用コンセントです。各種継手を接続できるねじ接続タイプも取り揃えています。

洗濯機用コンセント

樹脂管や給水ホースとの接続が楽々なワンタッチ接続

ダブルロックジョイントを内蔵していますので、樹脂管と洗濯機用コンセントをワンタッチで直接接続できます。また、給水ホースとの接続も差込むだけで、施工が楽々です。

ワンタッチ接続

緊急止水機能・漏水検知機構付

緊急止水機能:万が一通水中に給水ホースが外れても、止水弁が水圧に押されて水の出口をふさぎ、水が直ちに止まるので水浸しになりません。
漏水検知機構:給水の接続部全てがボックス内にあるので、万が一壁裏側で漏水が起きても、壁表側の小穴から水が流れ、異常を知らせます。

緊急止水機能・漏水検知機構付

ウォーターハンマー(W・H)緩衝機能付

洗濯機のバルブが閉止することにより発生する給水ホース内圧力を、逆止弁のスライドが吸収します。ホースの外れ・破損を防止します。(ウォーターハンマー緩衝機能付品のみ)

ウォーターハンマー緩衝機能付

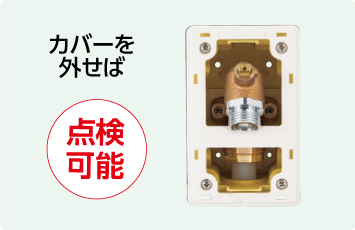

点検可能

カバープレートを外すことで接続部の点検が行え、安心してご使用いただけます。

点検可能

サヤ管がワンタッチで着脱可能

サヤ管は差込むだけのワンタッチ接続です。また、キャップを回転させることによって簡単にサヤ管を取外すことができます。

サヤ管がワンタッチで着脱可能

仕様

使用圧力範囲 0.05MPa~0.75MPa
使用温度範囲 0℃~40℃
使用流体 冷温水(上水道水)
用途 洗濯機用

洗濯機用給水ホースは日本電機工業会(JEM1206)の規格製品をご使用下さい。

洗濯機用コンセント リフォームタイプ

リフォームに最適な洗濯機用コンセントです。壁面固定できるため埋め込み不要です。アタッチメント付で様々な配管に対応し、見た目もスッキリします。ダブルロックジョイント内蔵の樹脂管ワンタッチ接続タイプと、ねじ接続タイプを取り揃えています。

洗濯機用コンセント リフォームタイプ

RWF3型 樹脂管ワンタッチ接続

RWF3型 樹脂管ワンタッチ接続

RAF3型 ねじ接続

RAF3型 ねじ接続

コンパクト

コンパクト

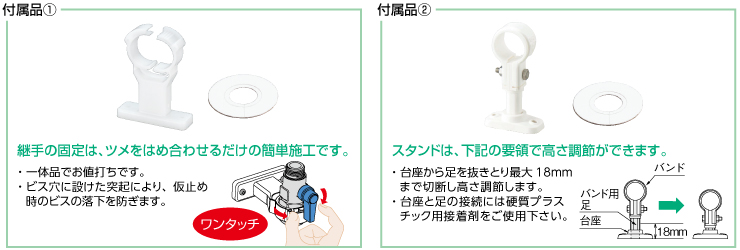

アタッチメント付

付属のアタッチメントで様々な配管に対応します。

アタッチメント付

屋外対応の耐候性グレード

耐候性グレードの材質を使用していますので、屋内屋外どちらでも使用できます。

緊急止水機能付

万が一通水中に給水ホースが外れても、止水弁が水圧に押されて水の出口をふさぎ、水が直ちに止まるので水浸しになりません。

仕様

使用圧力範囲 0.05MPa~0.75MPa
使用温度範囲 0℃~40℃
使用流体 冷温水(上水道水)
用途 洗濯機用
  • 洗濯機用給水ホースは日本電機工業会(JEM1206)の規格製品をご使用下さい。
  • 外壁の種類によっては、洗濯機用コンセントが取付けられない場合もあります。
  • 事前に配線の位置や躯体強度を確認し、取付けて下さい。
  • 凍結が予想される場所で使用する場合は、必ず凍結防止対策(保温処理)を施して下さい。
